9.6.4 创建新图纸页(导入布局图)
创建新的图纸页

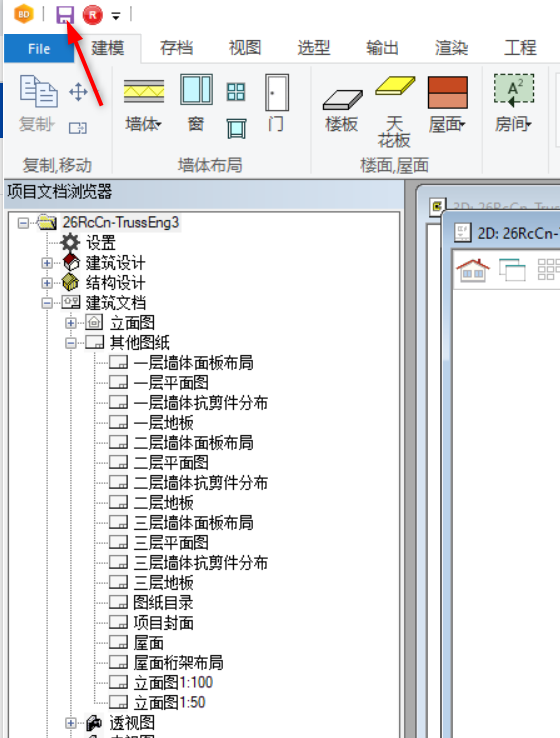

1. 保存修改：在创建新的图纸页之前，用户需确保已把项目保存修改，点击下拉菜单 文件→保存。

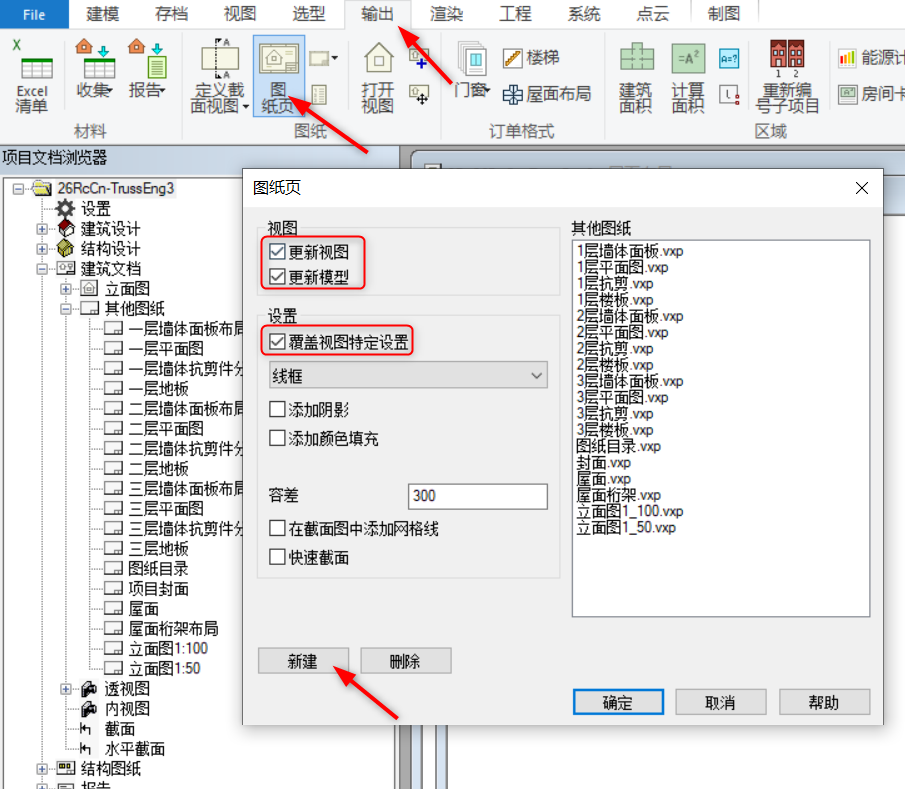

2. 创建新图纸页：点击下拉菜单 输出→图纸页→新建。图纸页对话框弹出如下图。确保每次创建新的图纸页时，需勾选更新视图与更新模型。

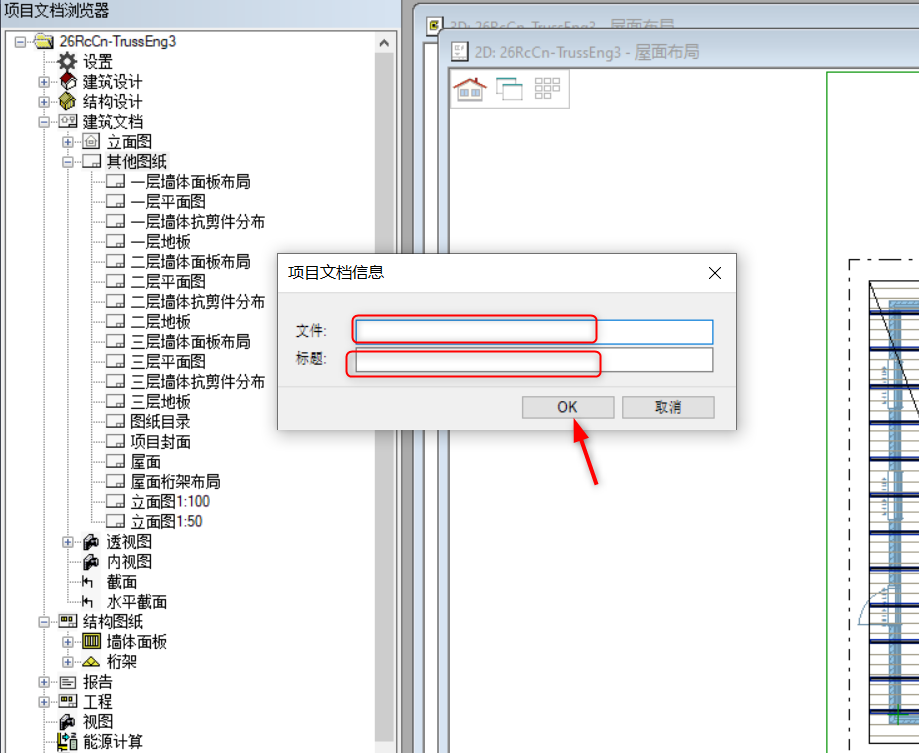

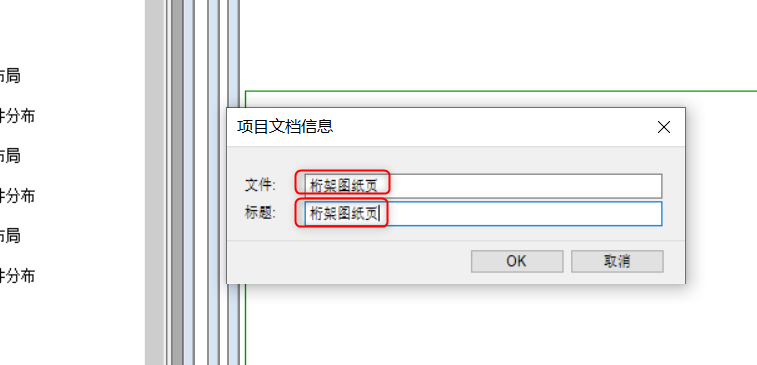

3. 接下来项目文档信息对话框弹出，建议输入与图纸相关的名称，方便在项目文档浏览器内查找，可输入英文，中文或字数字符。比如在文件栏内 输入：桁架图纸页，在标题栏输入：桁架图纸页 。

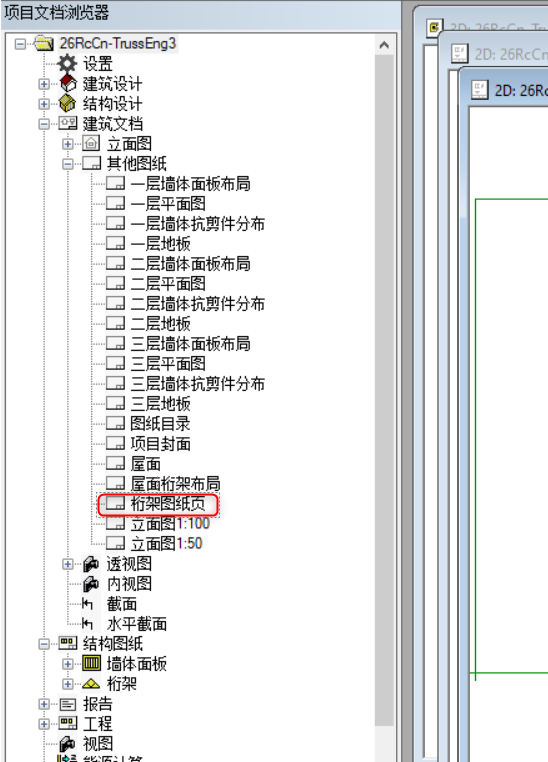

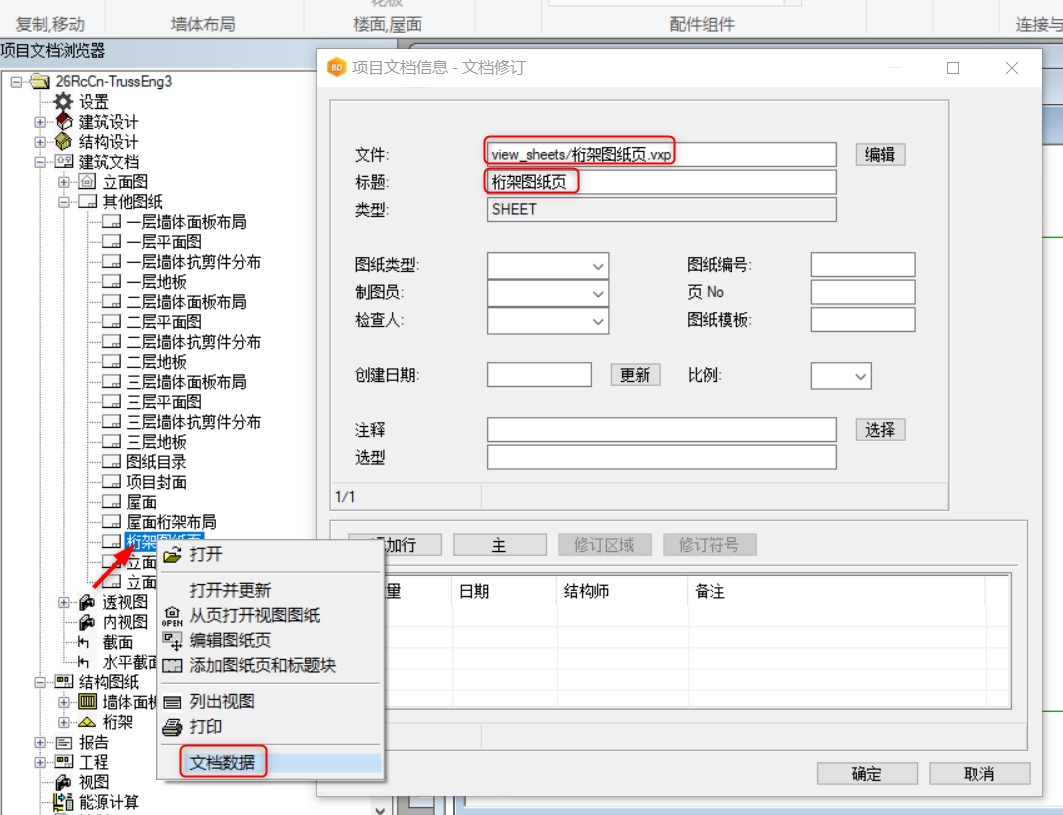

提示：图纸页的文件名称能在文件路径 安装盘:\Vxbd260\shared\projects\项目名称\view_sheets\ 内找到，图纸页的标题名称能在文件路径 项目文档浏览器/建筑文档/其他图纸 内找到。
插入新图纸页的标题块

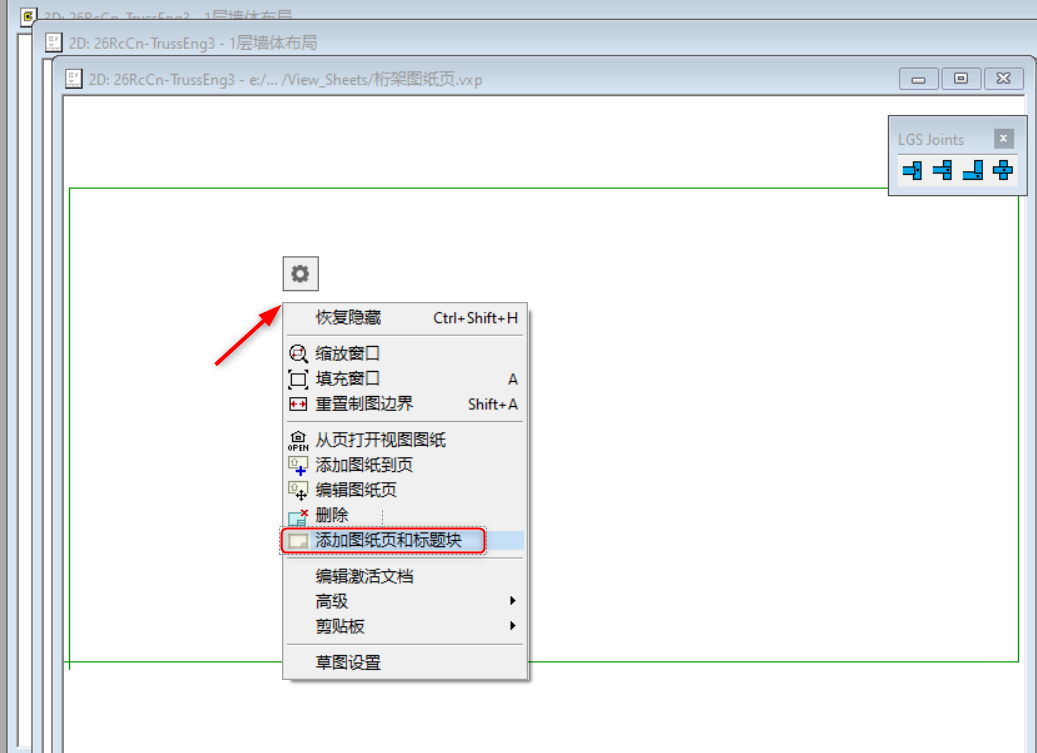

1. 打开进入新创建的图纸页后，在空白处右击→添加图纸页和标题块。

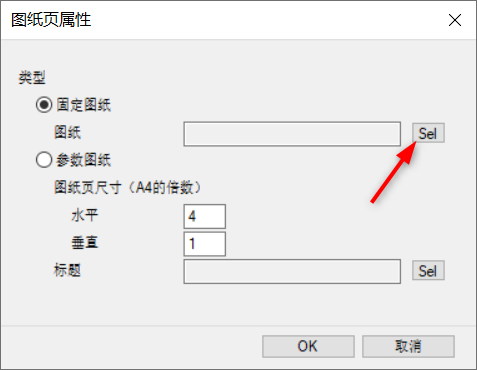

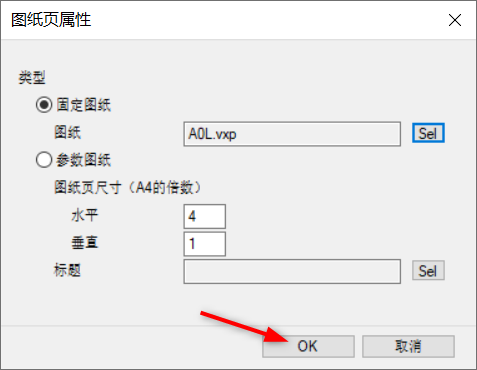

5. 接下来，图纸页属性对话框弹出。

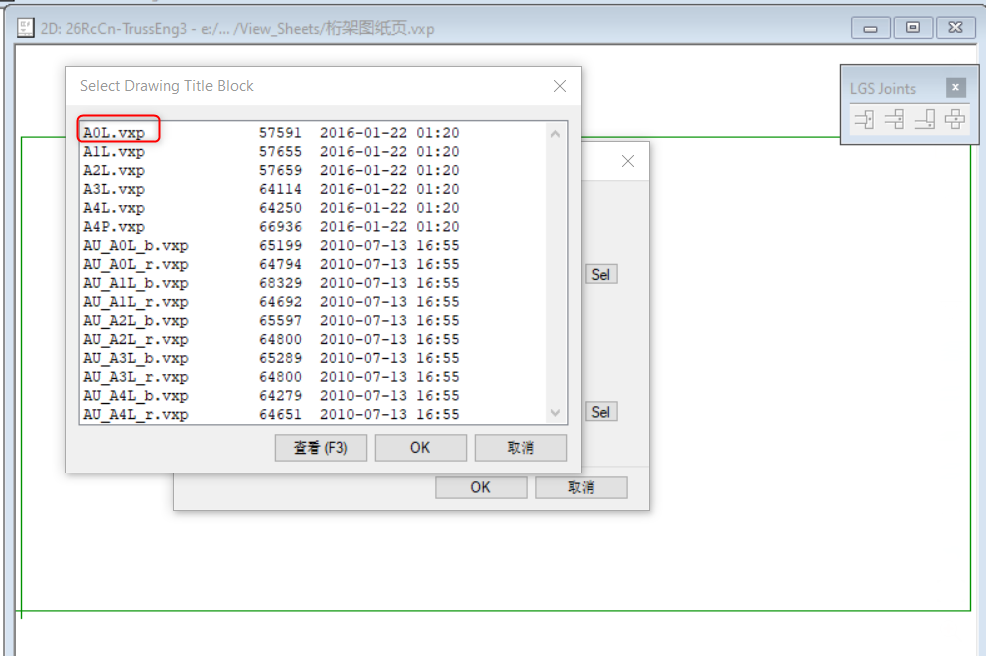

6. 选择图纸标题块对话框弹出。用户可选择A0L.vxp 尺寸图纸页模板。
- A0L 至 A4P: A0代表图纸页尺寸，L代表图纸页横向，P代表图纸纵向。
- AU_A0L_b 至 AU_A0L_r : AU代表澳大利亚式图纸页模板，A0代表图纸尺寸，L代表图纸横向，P代表图纸纵向，b代表标题块在图纸页的底部，r代表标题块在图纸页的右边。
7. 关闭图纸页属性对话框。

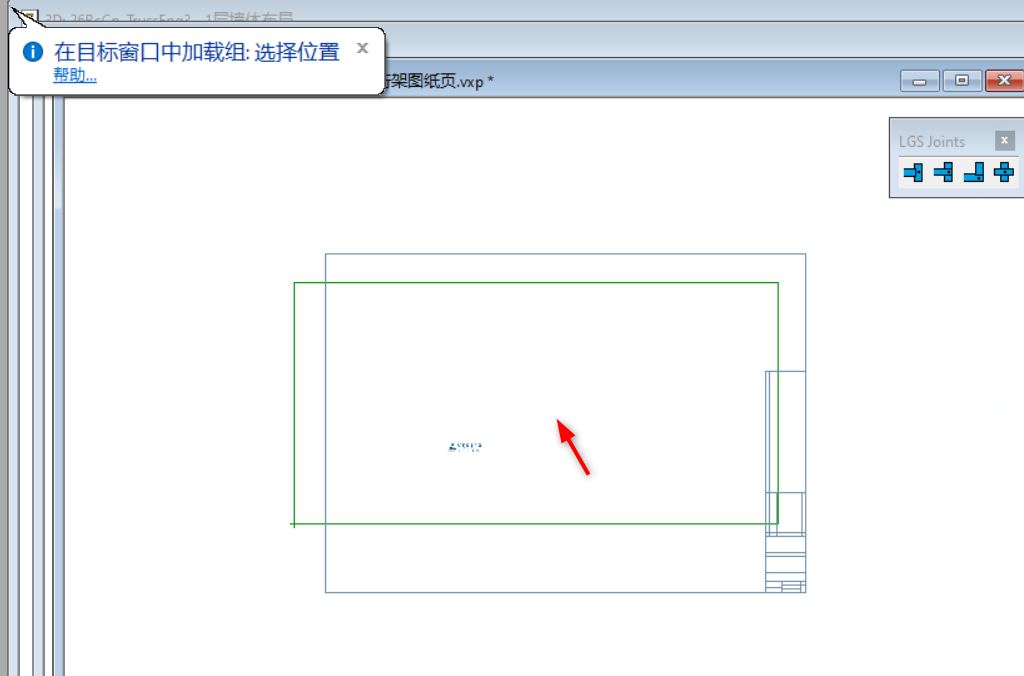

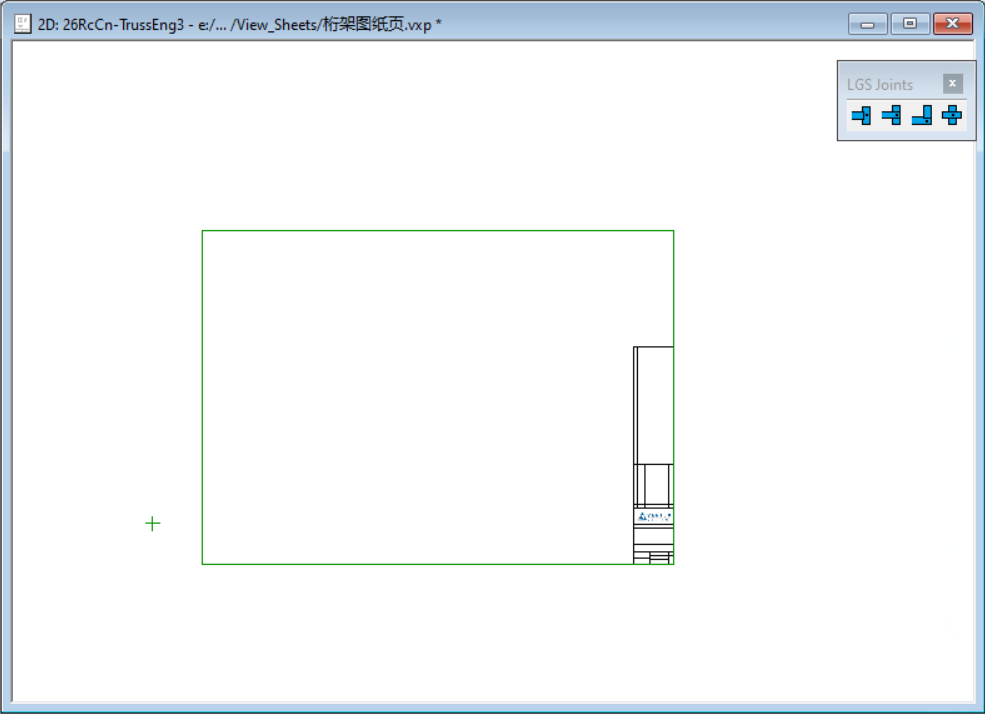

8. 插入图纸标题块：点击绿色框内的任何一处。
导入布局图

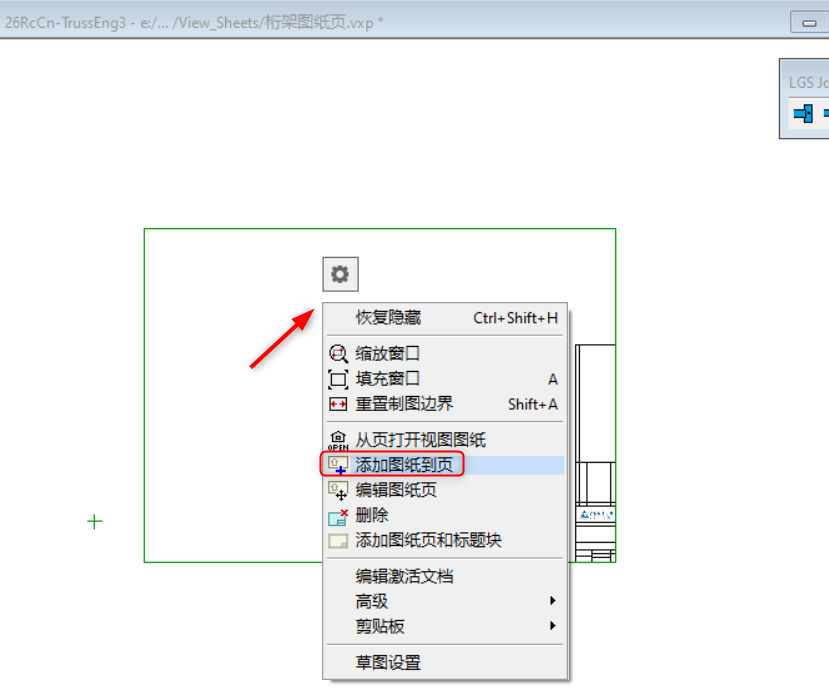

1. 导入布局图：在图纸页中右击→添加图纸到页。

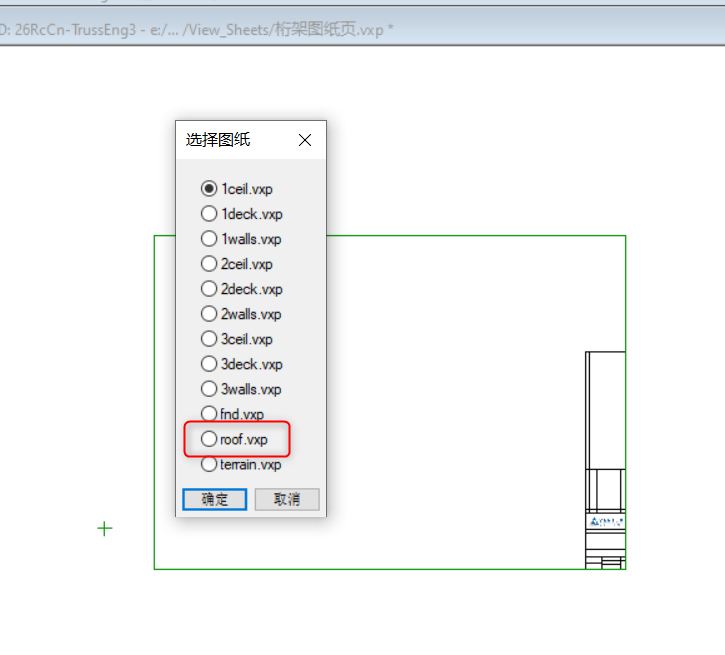

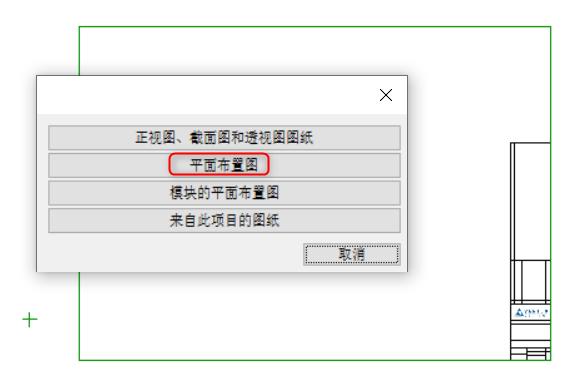

2. 接下来，图纸类型选择对话框弹出。点击平面布置图，如下图。
3. 选择图纸/选择视图对话框将弹出。点击截面D-D，如下图。需对应之前所选的截面图模型。

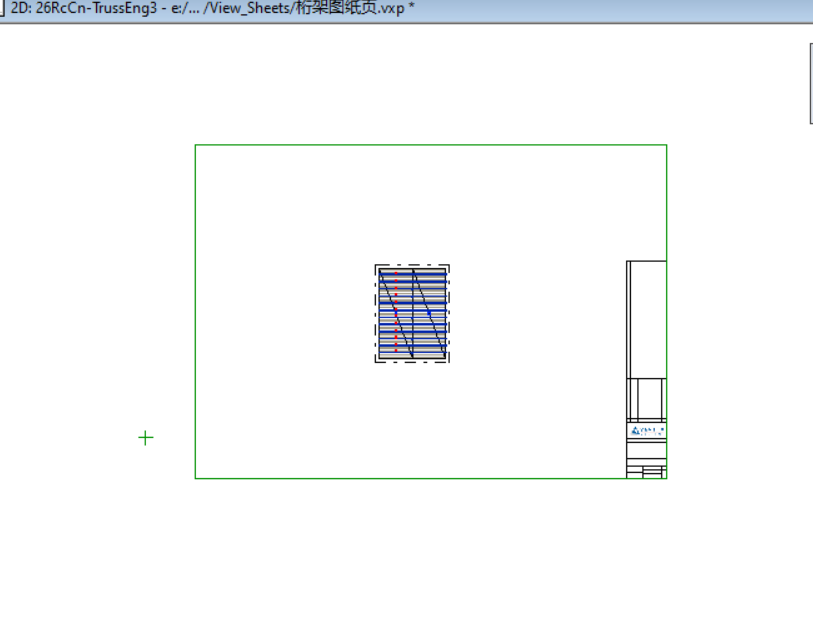

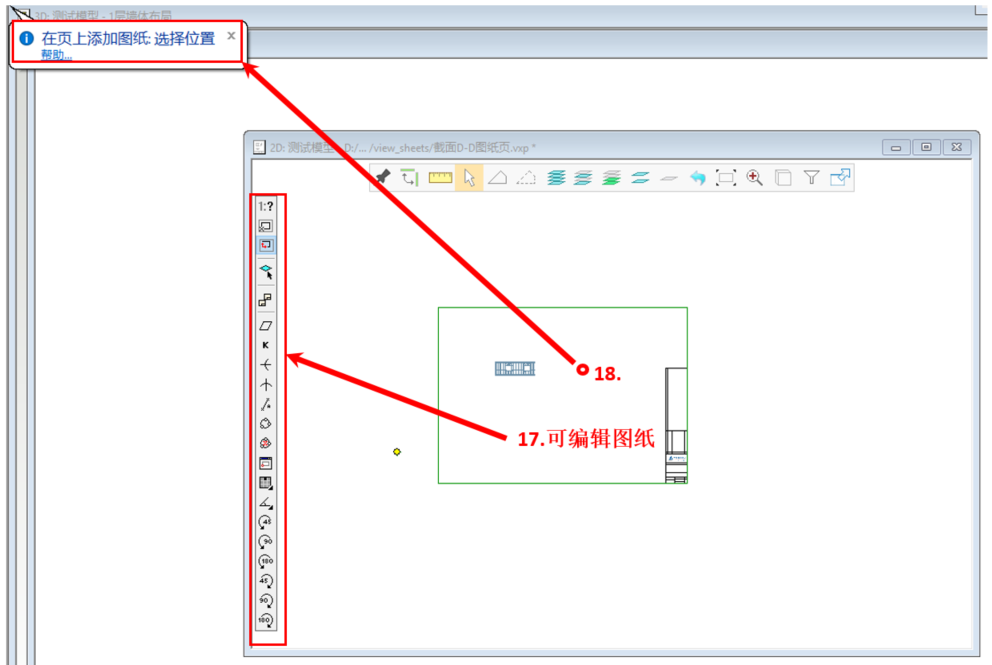

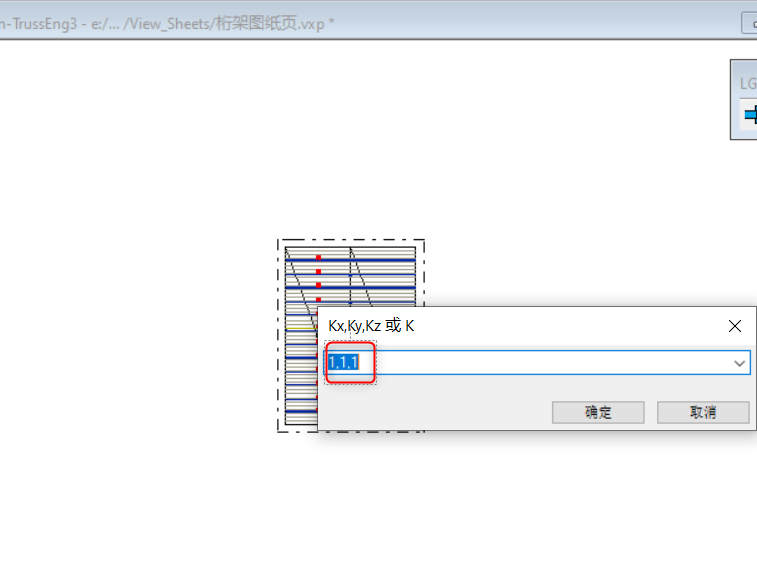

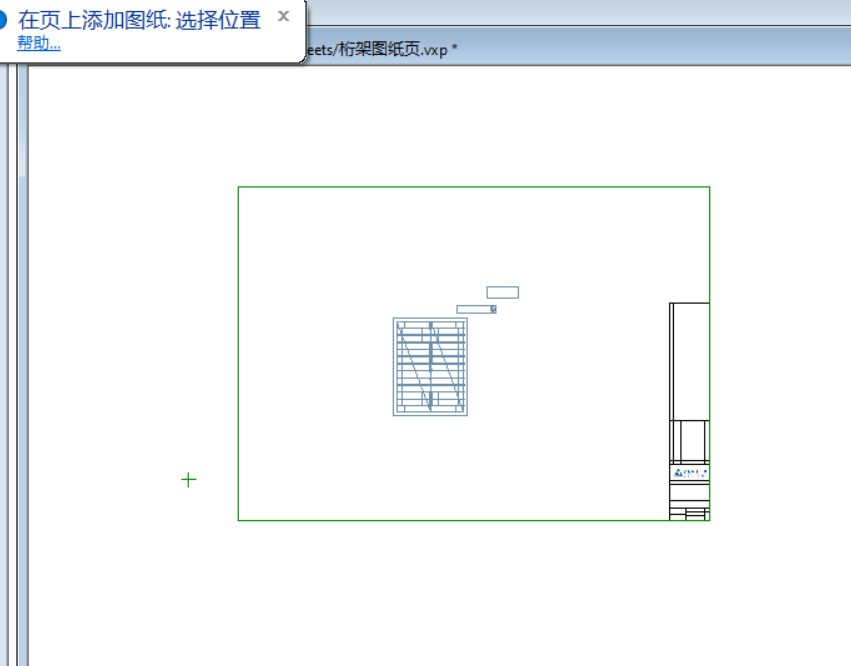

4. 点击图纸页中心以放置屋面桁架图的视图位置，如下图。

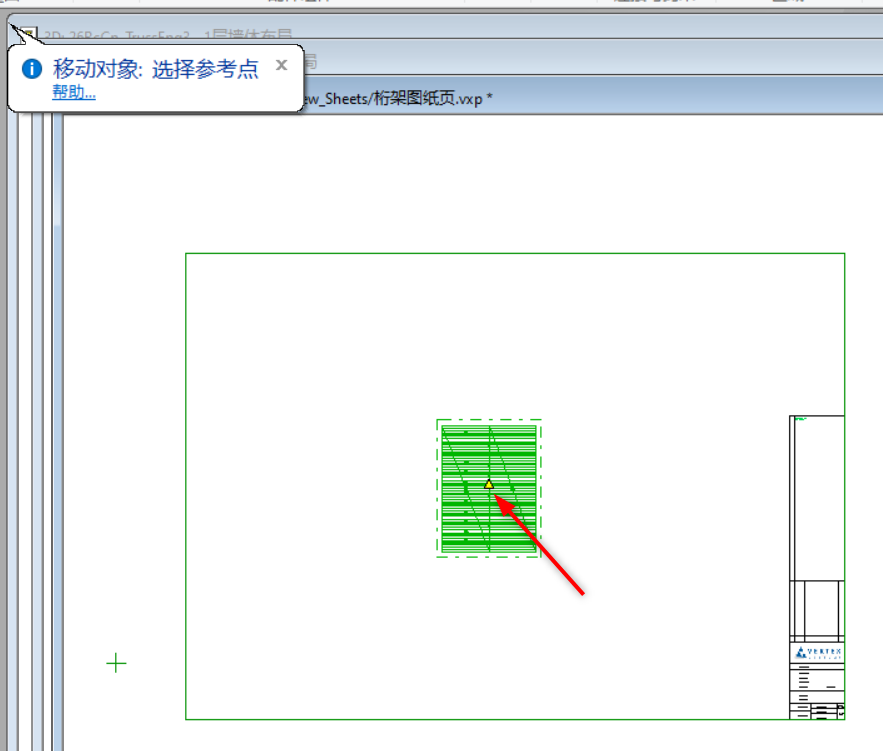

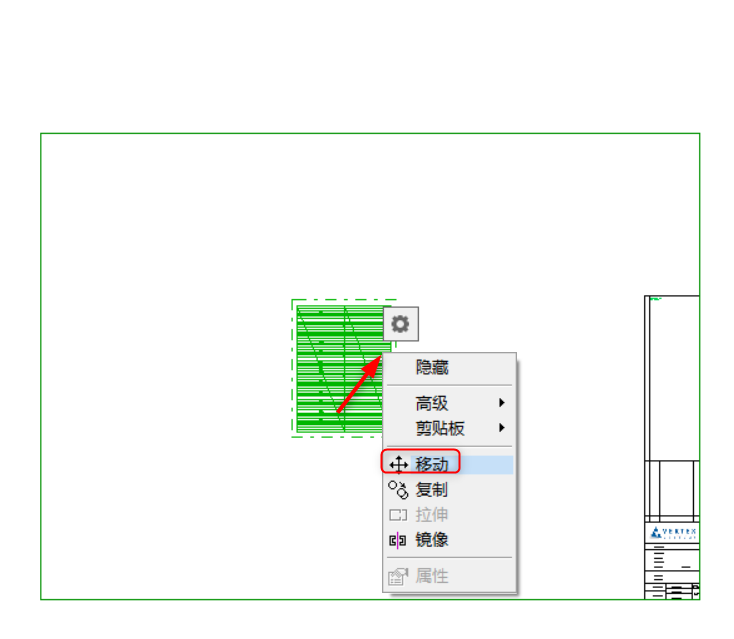

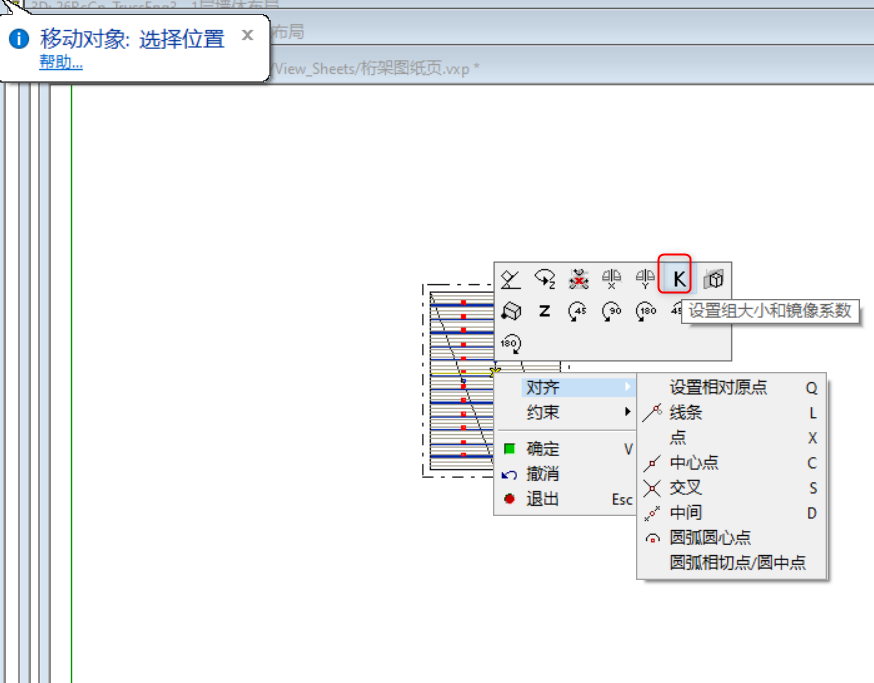

5. 接下来用户可自行移动视图或者更改视图比例（编辑图纸）。
