9.6.3 创建新图纸页(立面图)

内墙无法体现在自动生成立面图内：如需要自动生成立面图，勿把内墙当外墙来添加

很多用户比较喜欢直接用内墙当外墙来创建外墙体。用户需注意，内墙是无法体现在自动生成立面图内的。如需要自动生成立面图，用户需用外墙体库来创建项目的外墙。

立面图插入新的图纸页

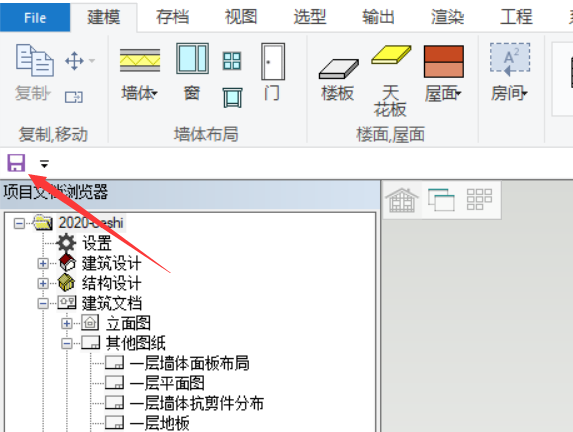

1. 保存修改：在创建新的图纸页之前，用户需确保已把项目保存修改，点击下拉菜单 文件→保存。

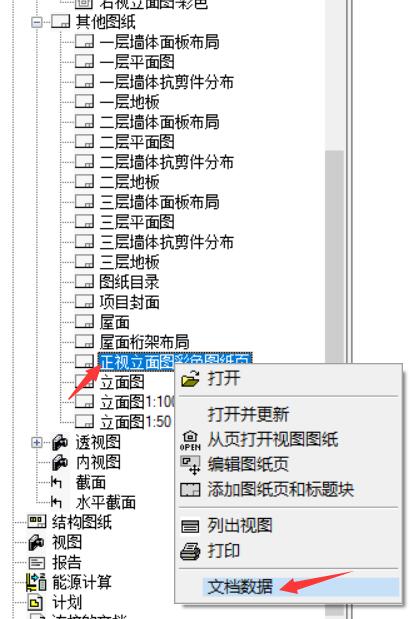

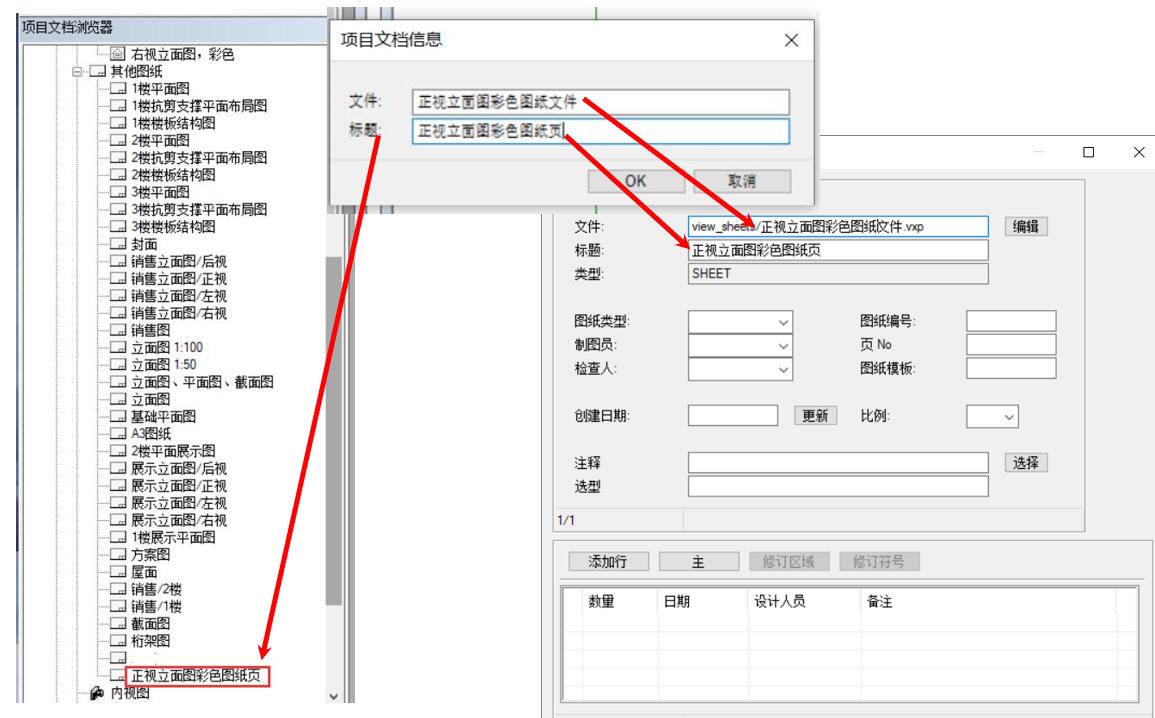

3. 接下来项目文档信息对话框弹出，建议输入与图纸相关的名称，方便在项目文档浏览器内查找，可输入英文，中文或字数字符。比如在文件栏内输入：正视立面图彩色图纸文件，在标题栏输入：正视立面图彩色图纸页 。

     提示：图纸页的文件名称能在文件路径 安装盘:\Vxbd250\shared\projects\项目名称\view_sheets\ 内找到，图纸页的标题名称能在文件路径 项目文档浏览器/建筑文档/其他图纸  内找到。

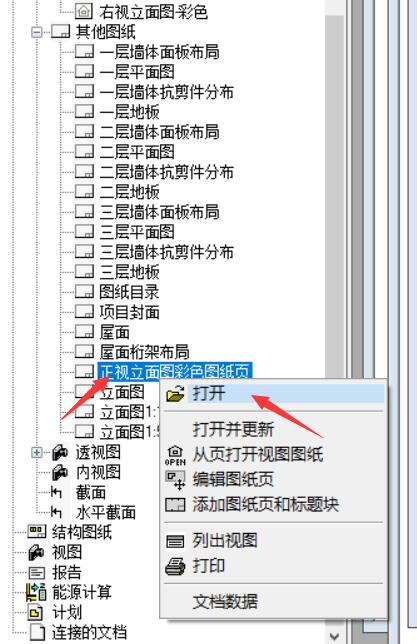

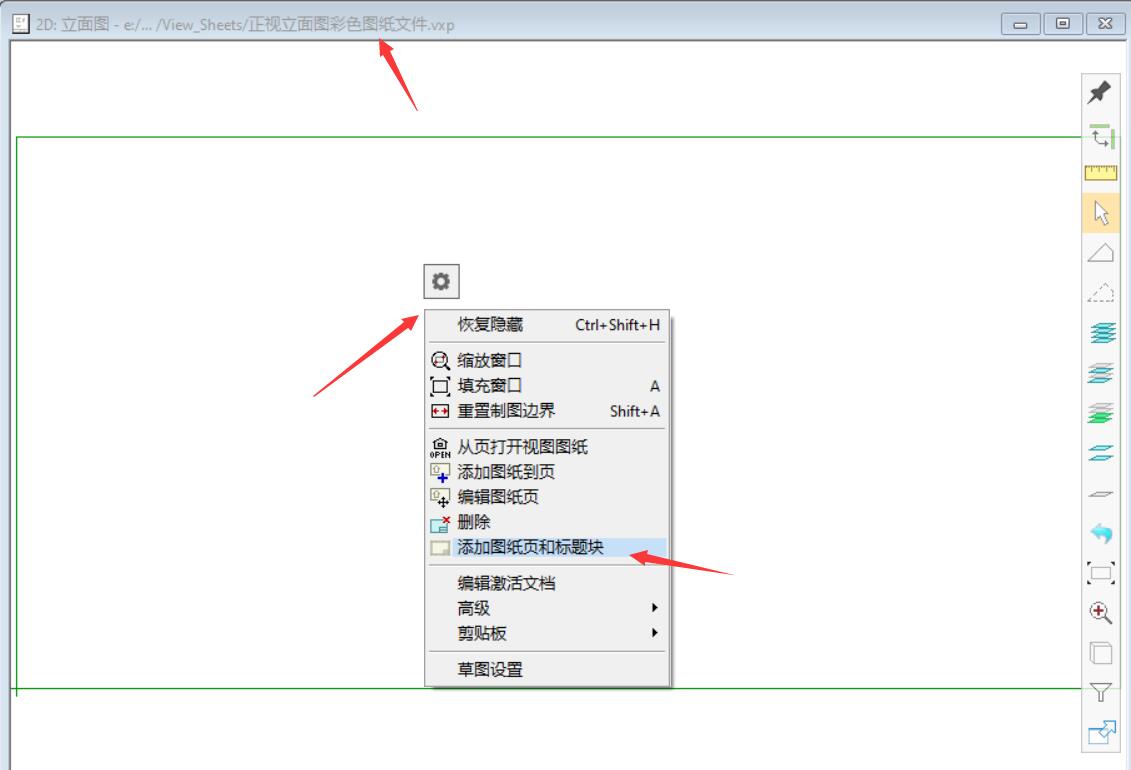

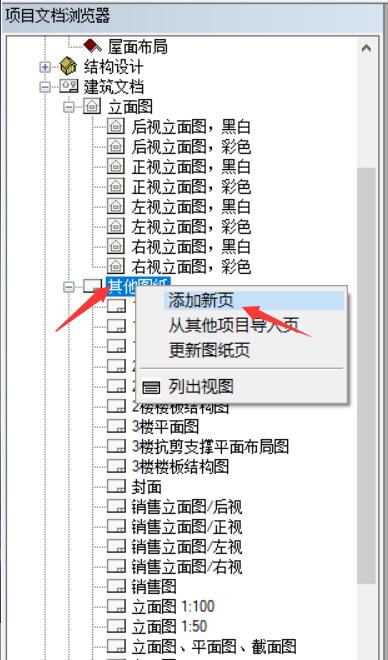

4. 进入后，空白处右击→添加图纸页和标题块→选择图纸模板类型→生成图纸模板。

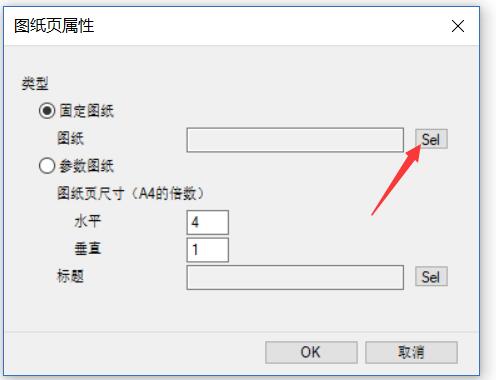

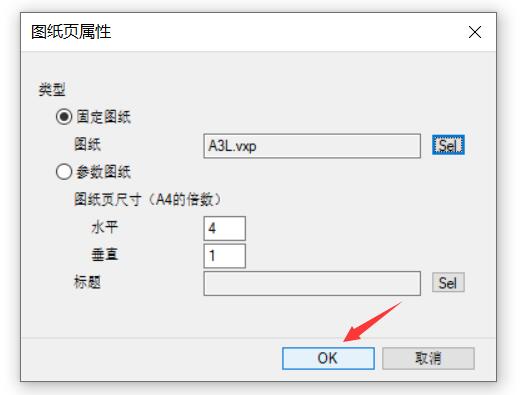

5. 接下来，图纸页属性对话框弹出。

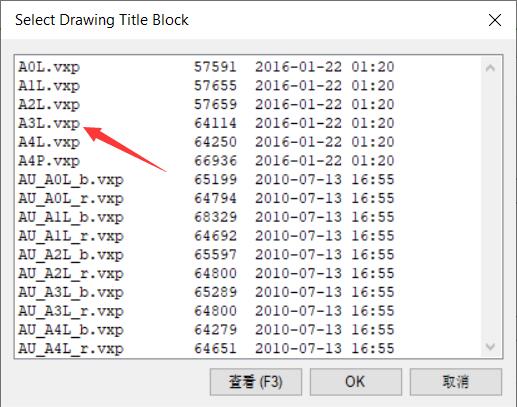

6. 选择图纸标题块对话框弹出。用户可选择A3L.vxp 尺寸图纸页模板。

• A0L 至 A4P: A0代表图纸页尺寸，L代表图纸页横向，P代表图纸纵向。
• AU_A0L_b 至 AU_A0L_r : AU代表澳大利亚式图纸页模板，A0代表图纸尺寸，L代表图纸横向，P代表图纸纵向，b代表标题块在图纸页的底部，r代表标题块在图纸页的右边。

7. 关闭图纸页属性对话框。

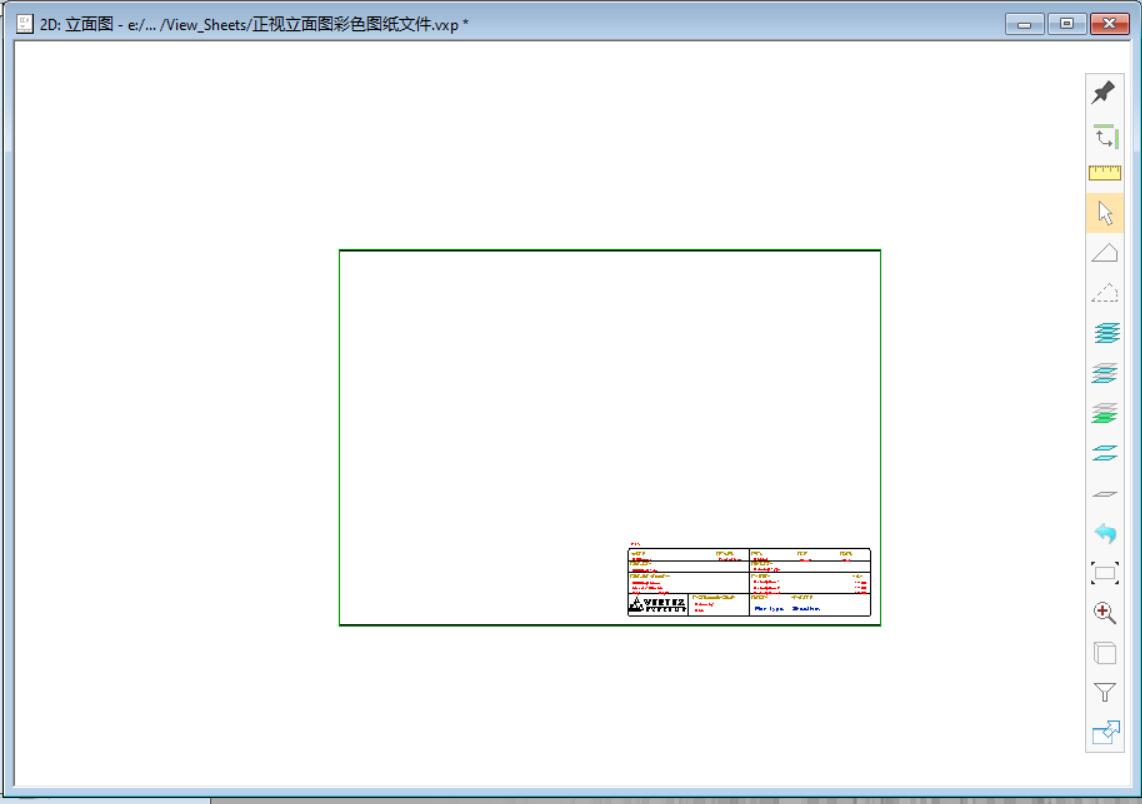

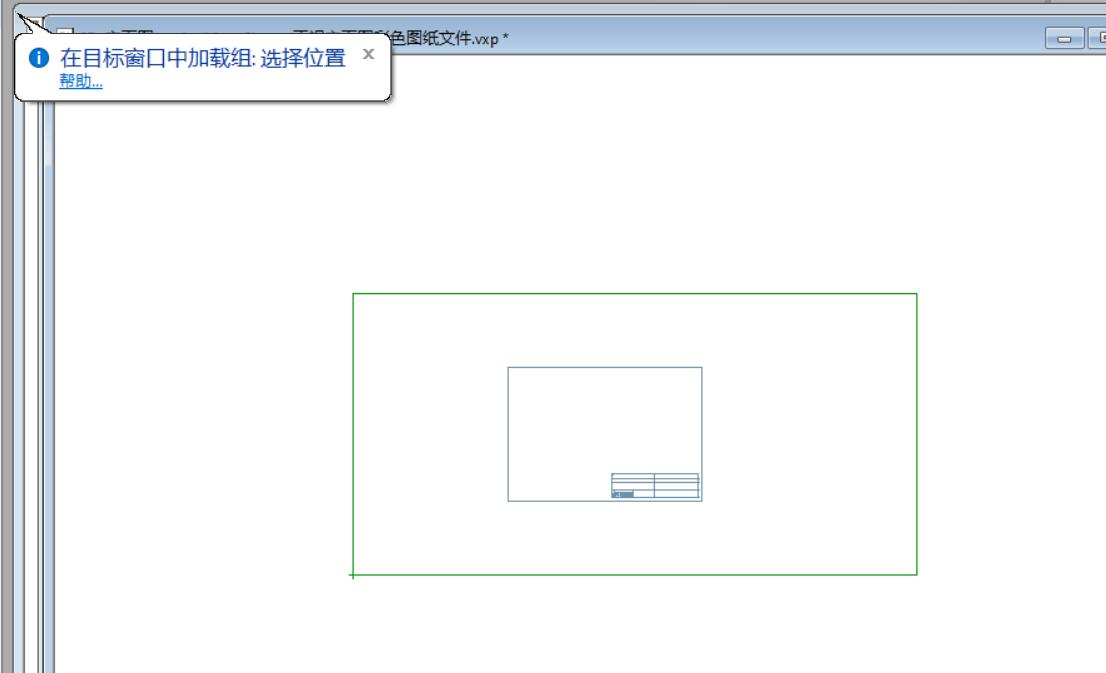

8. 插入图纸标题块，点绿色框内的任何一点。

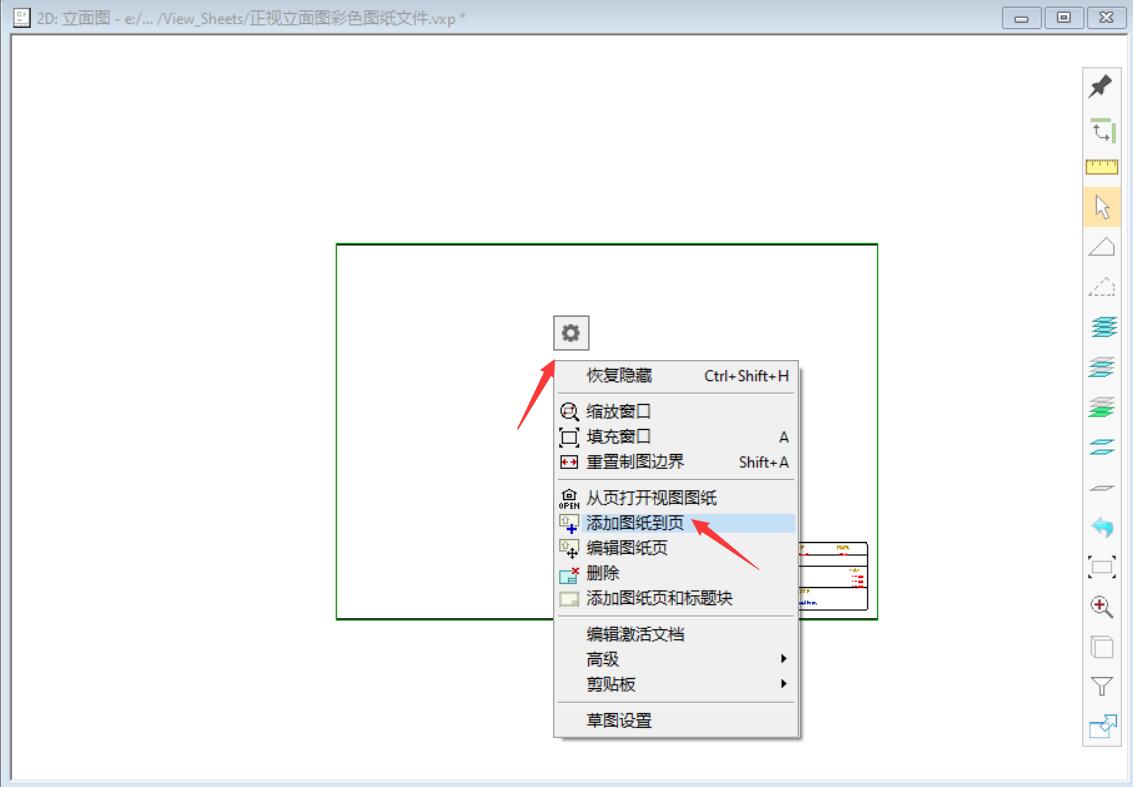

9. 导入立面图，添加图到图纸页：在图纸页中右击→添加图纸到页。

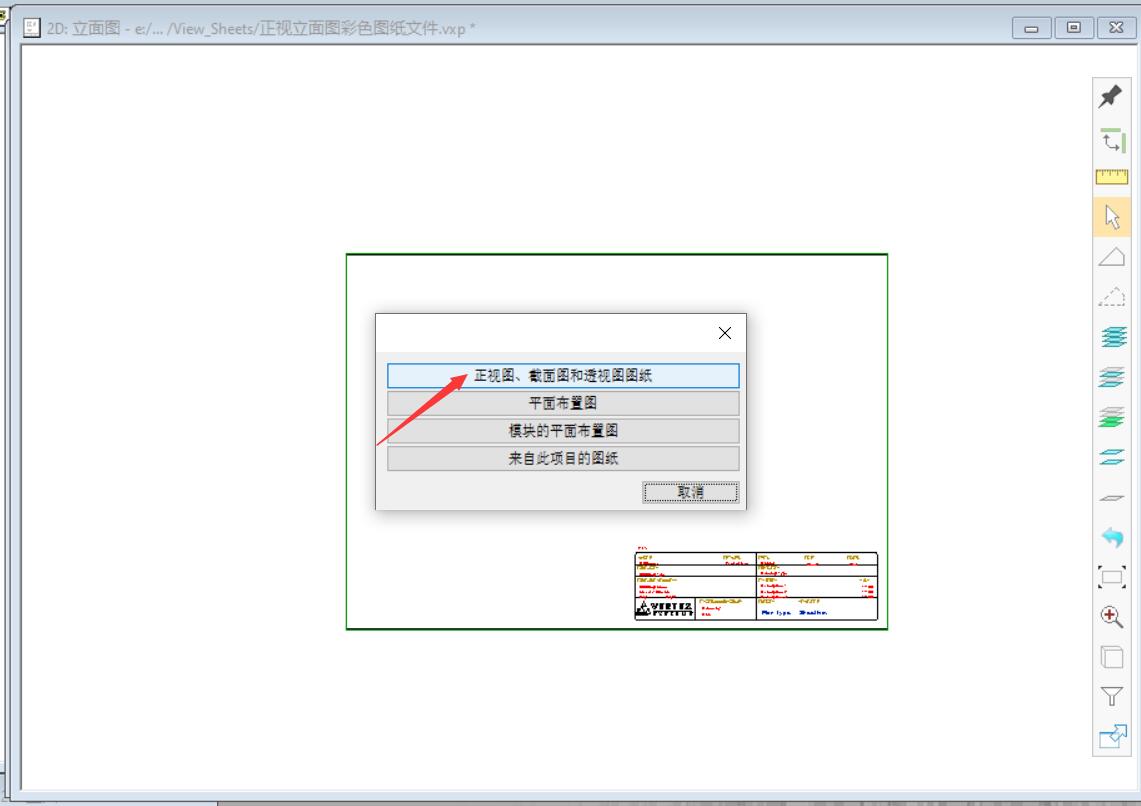

10.  接下来，图纸类型选择对话框弹出。点击正视图，截面图和透视图图纸，如下图。

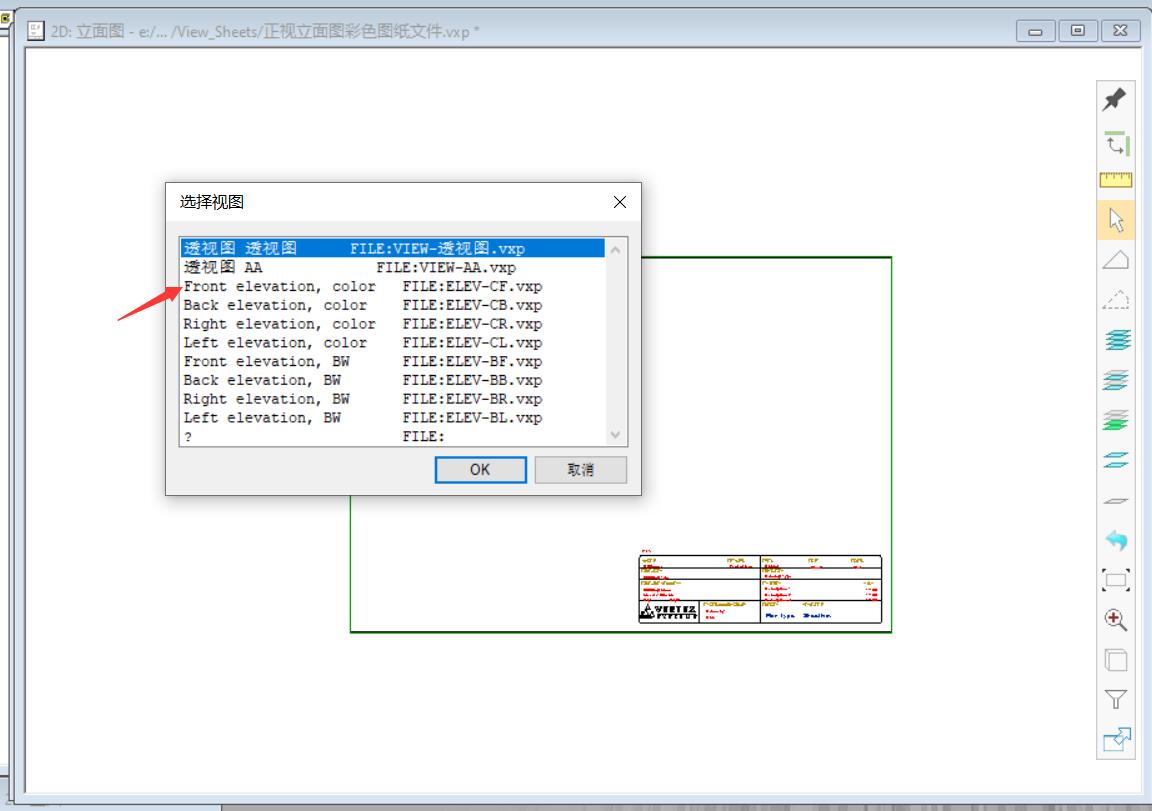

11. 选择视图对话框将弹出。点击Front elevation, color，如下图。

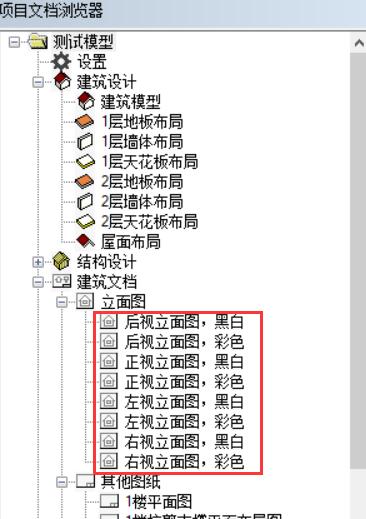

选择视图参数的说明

Front elevation, color = 正视立面图-彩色

Back elevation, color = 后视立面图-彩色

Right elevation, color = 右视立面图-彩色

Left elevation, color = 左视立面图-彩色

Front elevation, BW = 正视立面图-黑白

Back elevation, BW= 后视立面图-黑白

Right elevation, BW= 右视立面图-黑白

Left elevation, BW= 左视立面图-黑白

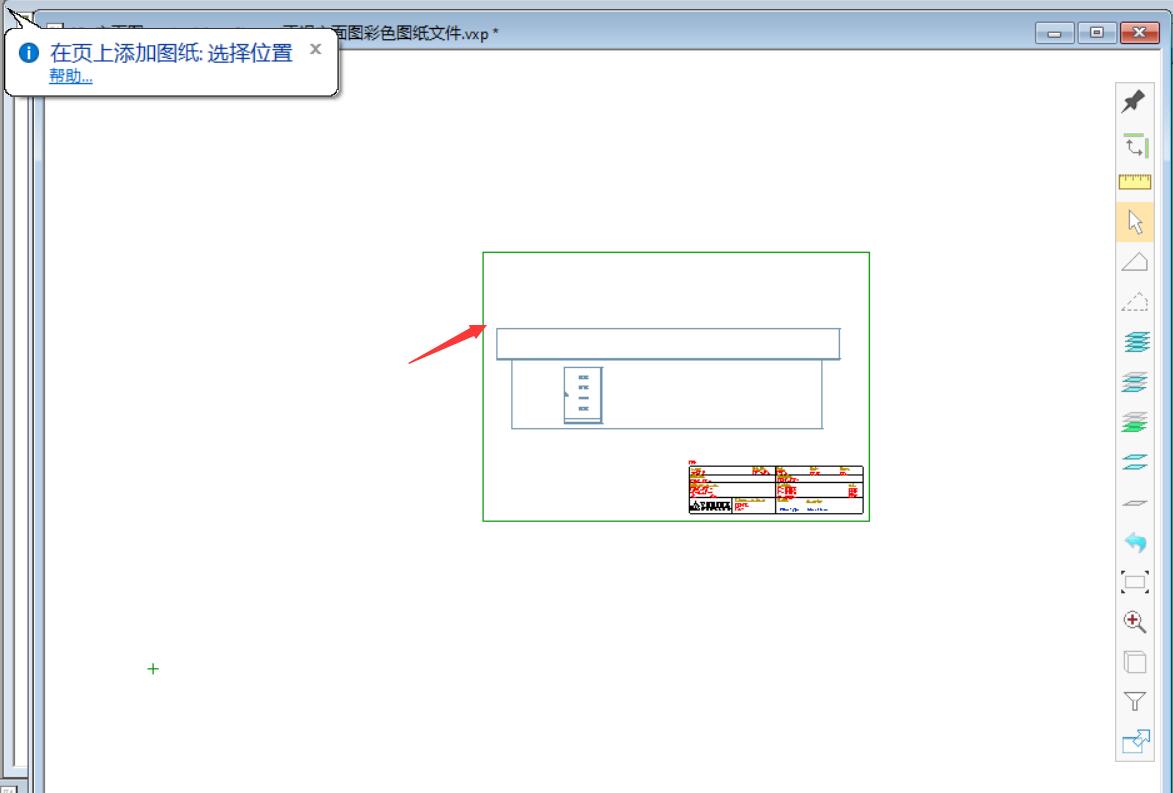

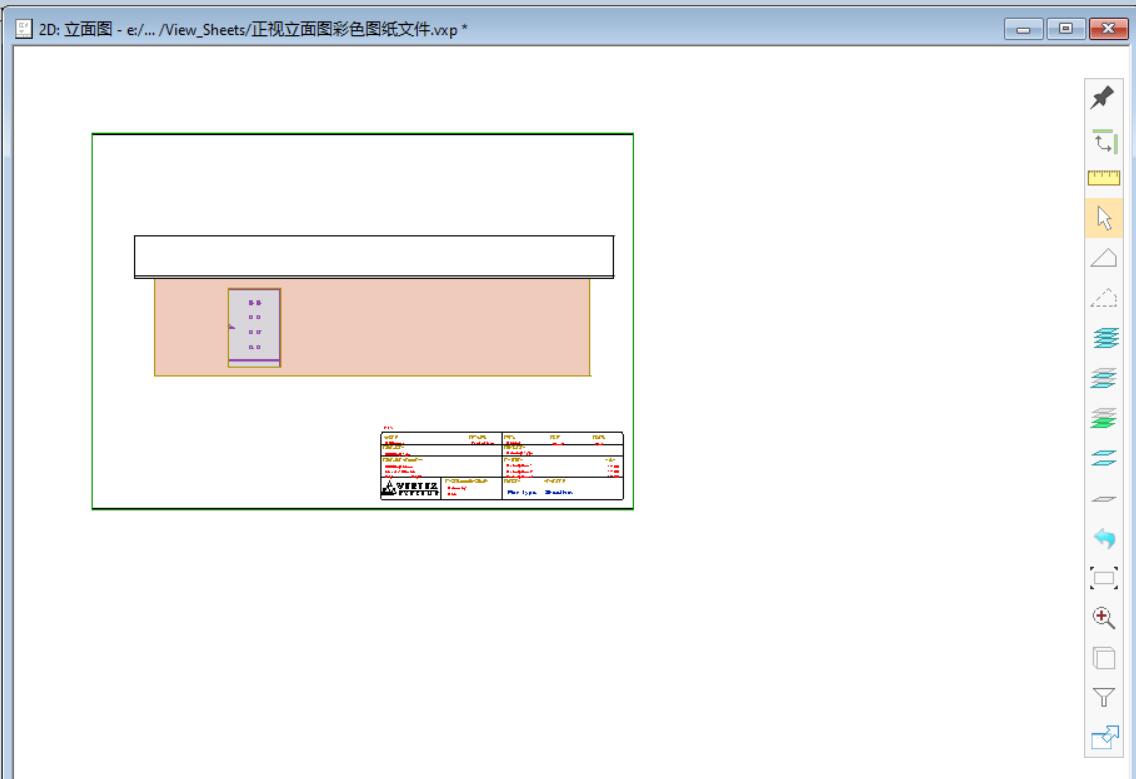

12. 点击图纸页中心以放置立面图的视图位置，如下图。接下来用户可自行移动视图或者更改视图比例（编辑图纸）。
