4.9.2 手动添加梁槽（Beam Pockets to floor plan）
手动添加梁槽功能可让用户修改梁槽的全部参数
添加梁槽功能一般适用于桁架或梁和墙交叉的墙体。
有别于自动添加梁槽功能，手动添加梁槽功能够让用户修改与设置梁槽的全部参数，如主立柱位置、洞下短立柱数量、梁底部高度、孔宽度、洞边柱的型材截面、反向梁槽、剪切盖板与切断侧向支撑。

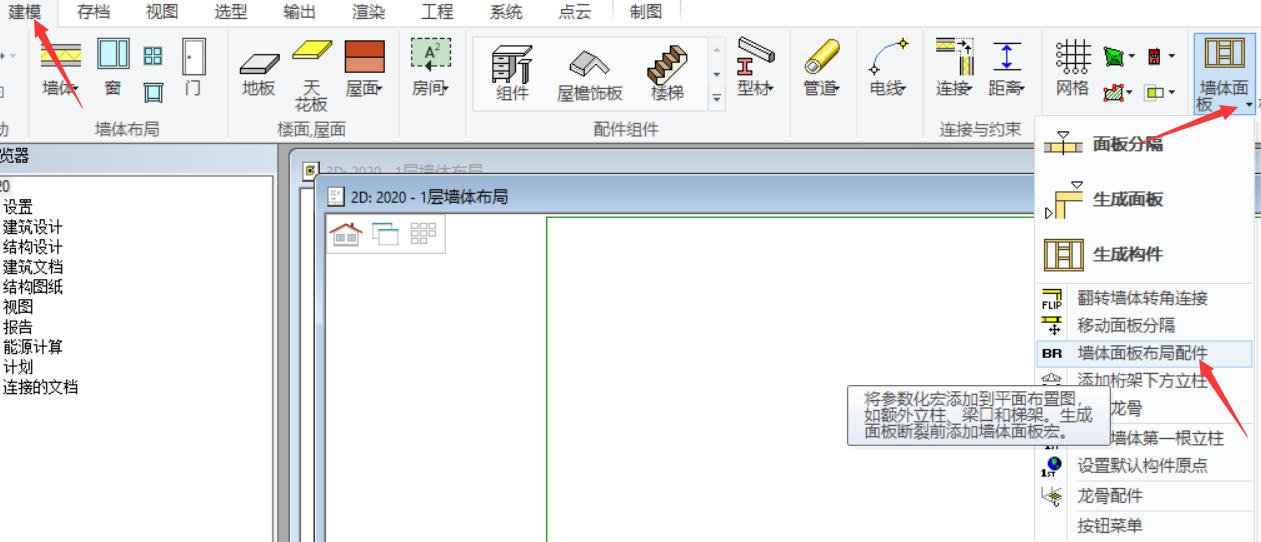

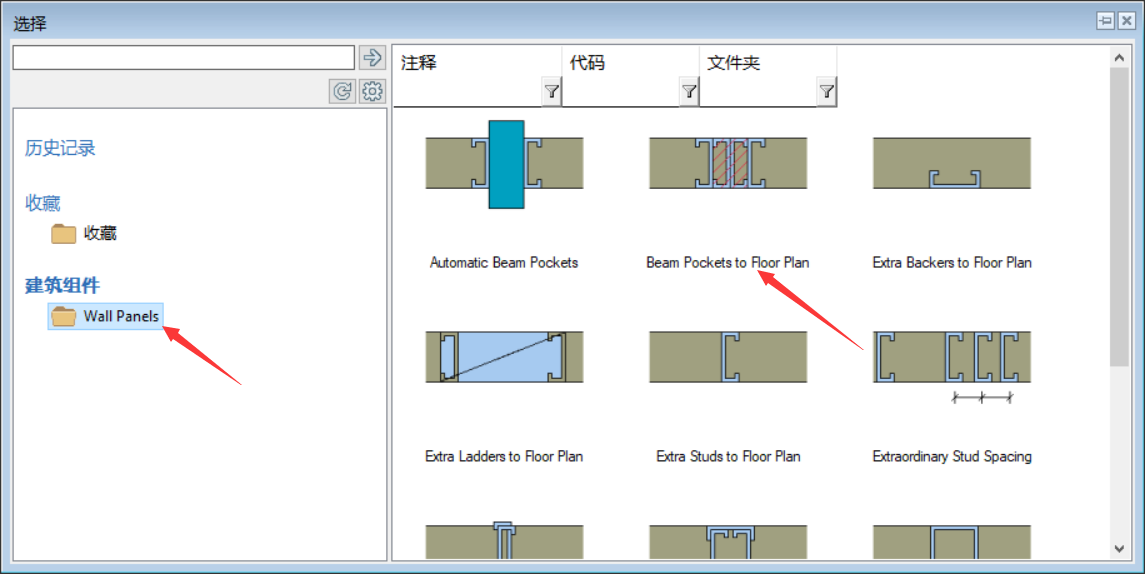

1. 点击下拉菜单 建模→面板→墙体面板→墙体面板布局配件→选择窗口→选择 Beam Pockets to floor plan（手动添加梁槽）。

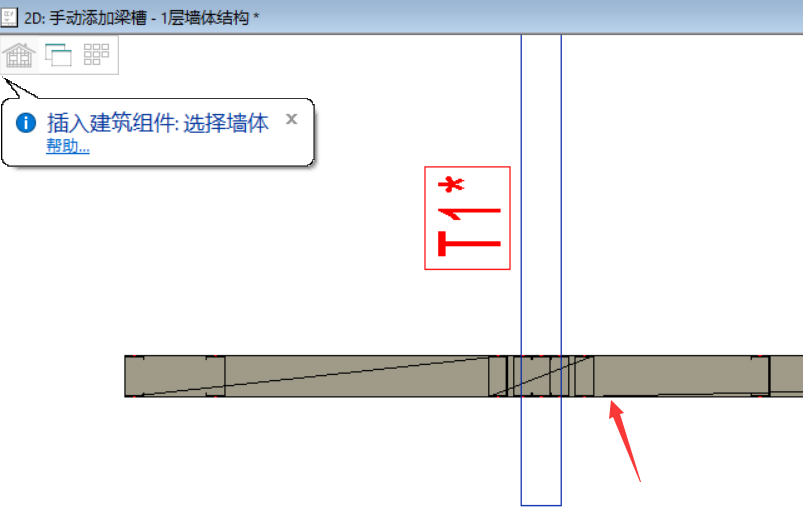

2. 双击 Beam Pockets to floor plan（手动添加梁槽）后，按照软件提示选择墙体后，出现梁口属性对话框。

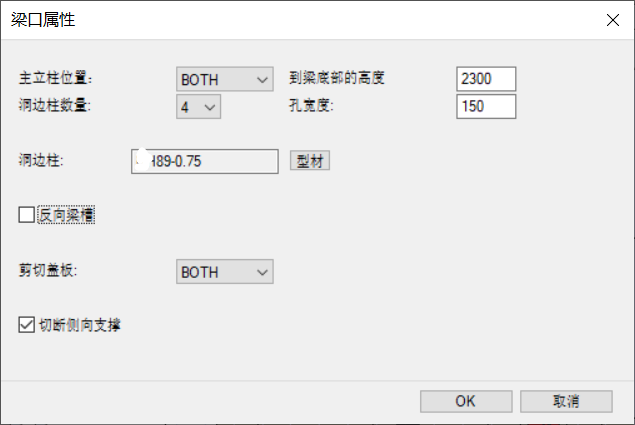

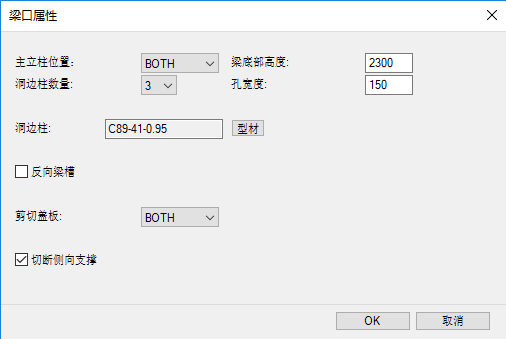

3. 梁槽梁口属性对话框的参数说明。
梁槽梁口属性对话框的参数说明：
主立柱位置 ：梁槽孔左右的立柱。
洞边柱数量 ：梁槽孔下方短立柱的数量。
到梁底部的高度：如该梁槽是在二楼墙体，梁底部高度为 二楼地板标高到梁槽底部的高度。
如该梁槽是在一楼墙体，梁底部高度为 一楼地板标高到梁槽底部的高度。
孔宽度 ：梁的边缘与梁槽边缘的距离（左右两边间隙的总和）。
洞边柱 ：梁槽孔左右立柱与下方短立柱的型材截面。
剪切盖板 ：添加梁槽孔的同时，是否剪切龙骨面板内外的盖板。
切断侧向支撑 ：添加梁槽孔的同时，是否切断龙骨面板内的侧向支撑。
反向梁槽 ：倒转梁槽孔。梁槽孔的深度变成从底导梁算起。在这个设置内，到梁底部的高度为梁槽孔的深度。

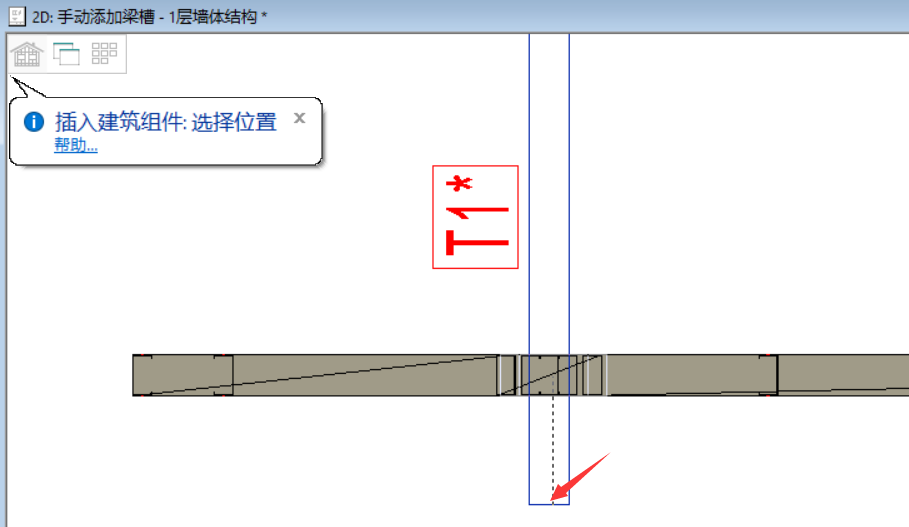

4. 设置好梁口属性后，按照提示，依次选择墙和插入组件的位置。

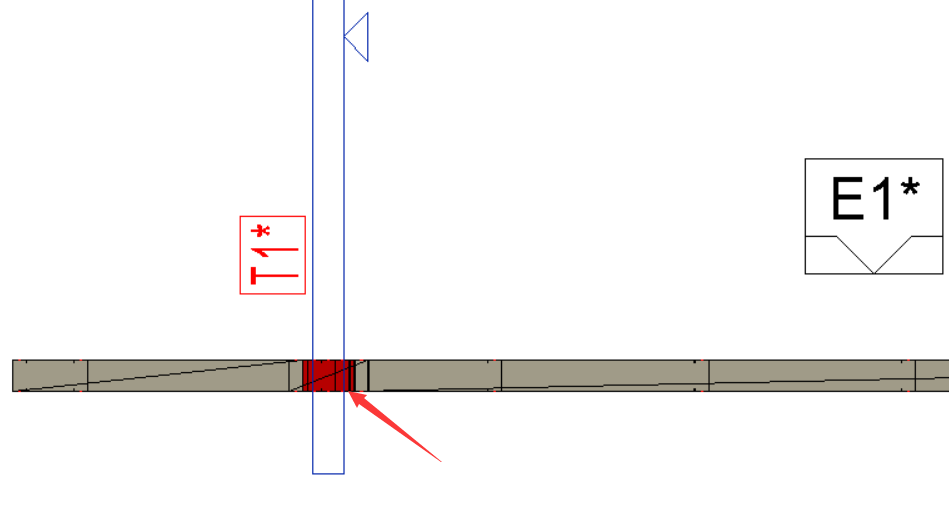

5. 下图为生成的梁槽。
6. 鼠标右键下拉选项点击 确认 来选择下一个插入梁槽位置点。
7. 如已完成插入梁槽位置的选择，按键盘ESC键或鼠标右键下拉选项点击 退出 即可退出手动添加梁槽的功能。
8. 生成梁槽后，点击面板→右键→生成部件。

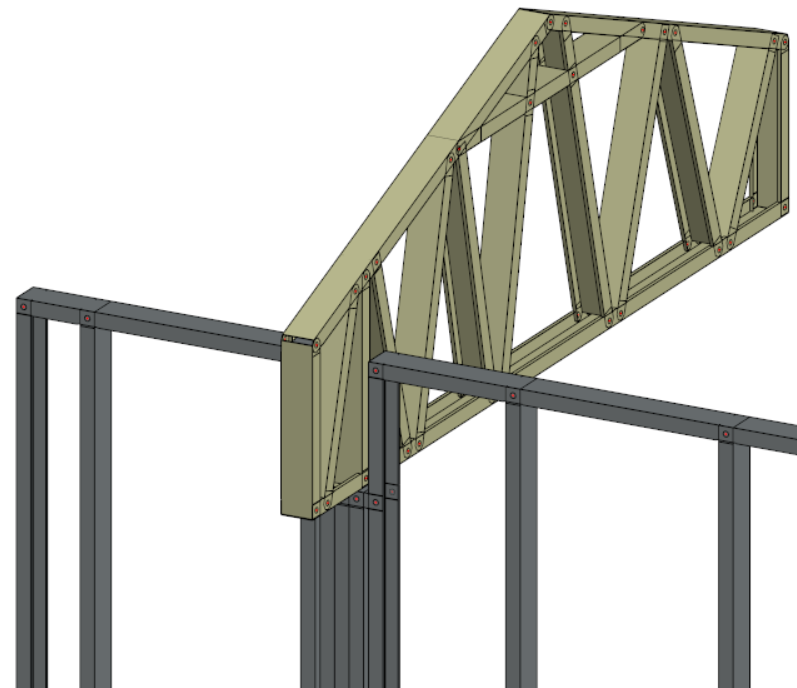

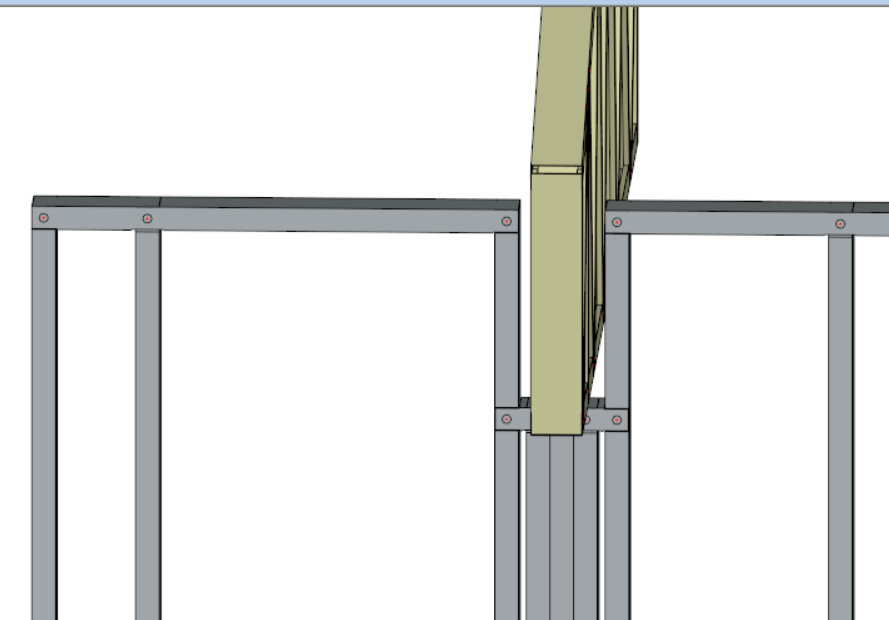

9. 生成墙体龙骨后，按F2即可查看墙体龙骨和梁生成的梁槽3D图。

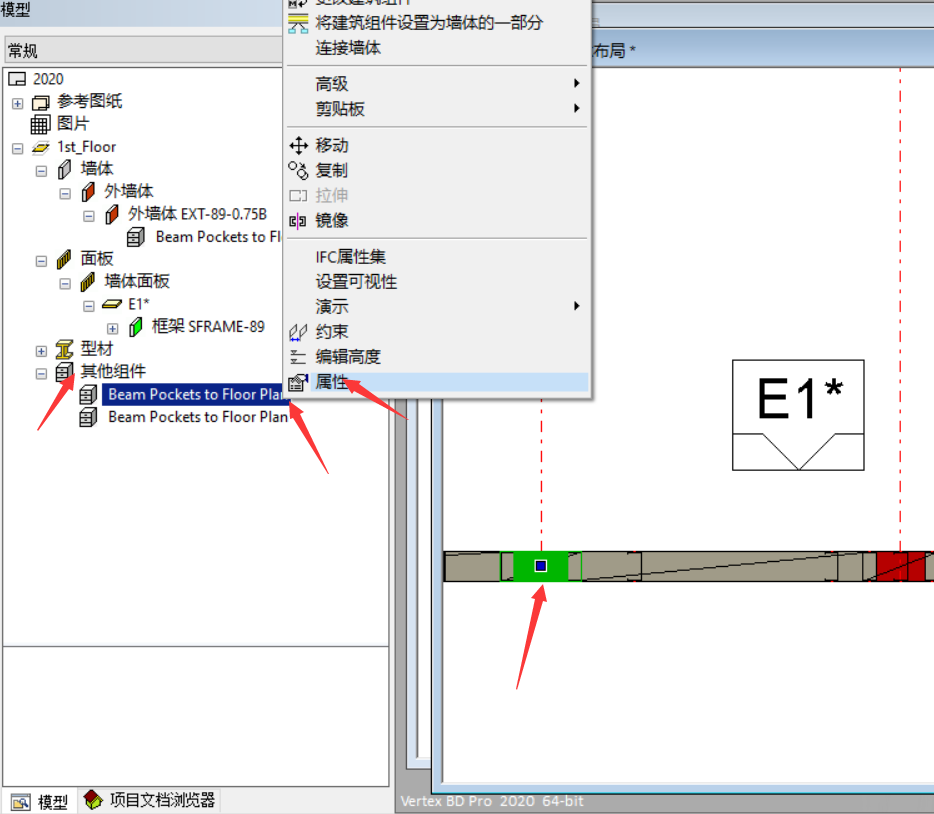

10. 生成的梁槽，如想修改其属性，梁槽可在模型树中查找。模型→模型树楼层→其他组件→Beam Pockets to floor plan→右击→属性 。
11. 梁口属性对话框弹出，如下图，用户可修改梁口的属性如主立柱位置、洞下短立柱数量、梁底部高度、孔宽度、洞边柱的型材截面、反向梁槽、剪切盖板与切断侧向支撑。修改梁口属性后，用户需重新生成该墙体面板的部件使修改生效。
